Schneider Electric Acti 9 iC60 - Aardlekautomaat A9D67420

Fabrikantnr:

A9D67420 | 3606481157621

Schneider Electric Acti 9 iC60 Aardlekautomaat A9D52416

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400V.
93,07 76,92
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.
137,44 113,59
Aardlekautomaat met 4 polen (4P) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en IP20.
155,18 128,25
Aardlekautomaat met 4 polen met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 400V en 6kA afschakelvermogen.
94,96 78,48
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.
156,69 129,50
Aardlekautomaat met 4 beveiligde polen, 25A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
156,69 129,50
Aardlekautomaat met 4 polen (4P) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 400 V AC en IP20.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6kA.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
126,66 104,68
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 400 V en 6 kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.
141,65 117,07
Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.
141,65 117,07
Aardlekautomaat met 4 polen (4 beveiligde polen), 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
170,93 141,26
Aardlekautomaat met 4 polen met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC met 6kA kortsluitafschakelvermogen.
170,79 141,15
Aardlekautomaat met 2 polen (2 beveiligde) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC-toepassingen.
140,27 115,93
Aardlekautomaat met 2 polen (2P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. De automaat is onvertraagd.
140,27 115,93

Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.

Verpakt per 1 stuk

Meer informatie
Maak compleet

156,69 129,50

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

22 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

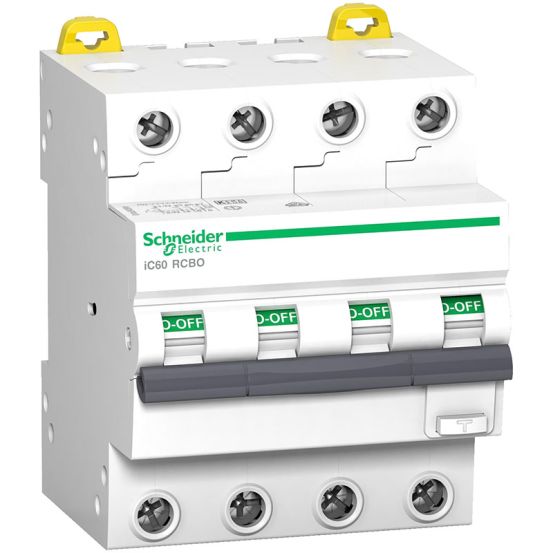

De Schneider Electric Acti 9 iC60 A9D67420 is een 4-polige aardlekautomaat voor gebruik in groepenkasten, waarmee overstroom- en aardlekbeveiliging in één compact component worden gecombineerd.

Belangrijkste kenmerken

Deze aardlekautomaat uit de Acti 9 iC60 serie heeft 4 beveiligde polen en een nominale meetstroom van 20 A. De nominale meetspanning bedraagt 400 V AC, waardoor de automaat geschikt is voor meerfasige toepassingen in de elektrische distributie.

Voor aardlekbeveiliging is de automaat uitgerust met een nominale foutstroom van 30 mA (type A), in combinatie met uitschakelkarakteristiek C. Het nominale kortsluitafschakelvermogen bedraagt 6 kA, conform EN 61009. De inbouwdiepte is 45 mm en de breedte is 4 module-eenheden, wat bijdraagt aan een compacte inbouw in de groepenkast.

Verder biedt deze aardlekautomaat een beschermingsgraad IP20 en een nominale isolatiespanning van 500 V. De aansluitbare geleiderdoorsnede varieert van 1 tot 35 mm² voor eendraads en 1 tot 25 mm² voor meerdraads geleiders, wat flexibiliteit geeft bij de bekabeling.

Kenmerken op een rij

Nominale meetstroom 20 A
4 polen, 4 beveiligde polen
Nominale foutstroom 30 mA, type A
Uitschakelkarakteristiek C
Nominaal kortsluitafschakelvermogen 6 kA

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	1
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	45 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	4P
Vaak gebruikte artikelnummers	10265334 \| 2850249293 \| 1192242
Verliesvermogen	6.8 W
Vervuilingsgraad	2
