Schneider Electric Acti 9 iC60 - Aardlekautomaat A9D52416

Fabrikantnr:

A9D52416 | 3606481157669

Schneider Electric Acti 9 iC60 Aardlekautomaat A9D52416

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400V.
93,07 76,92
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.
137,44 113,59
Aardlekautomaat met 4 polen (4P) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en IP20.
155,18 128,25
Aardlekautomaat met 4 polen met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 400V en 6kA afschakelvermogen.
94,96 78,48
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.
156,69 129,50
Aardlekautomaat met 4 beveiligde polen, 25A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
156,69 129,50
Aardlekautomaat met 4 polen (4P) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 400 V AC en IP20.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6kA.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
126,66 104,68
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 400 V en 6 kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.
141,65 117,07
Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.
141,65 117,07
Aardlekautomaat met 4 polen (4 beveiligde polen), 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
170,93 141,26
Aardlekautomaat met 4 polen met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC met 6kA kortsluitafschakelvermogen.
170,79 141,15
Aardlekautomaat met 2 polen (2 beveiligde) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC-toepassingen.
140,27 115,93
Aardlekautomaat met 2 polen (2P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. De automaat is onvertraagd.
140,27 115,93

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.

Verpakt per 1 stuk

Meer informatie
Maak compleet

126,66 104,68

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

6 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

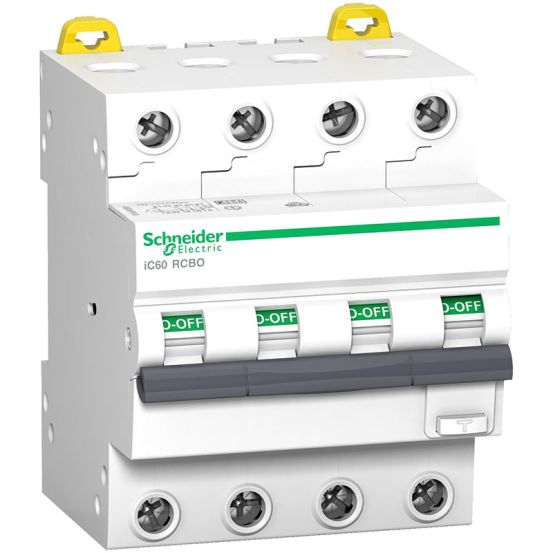

De Schneider Electric Acti 9 iC60 aardlekautomaat A9D52416 is een 4-polige aardlekautomaat voor toepassing in groepenkasten.

Belangrijkste kenmerken

Deze aardlekautomaat uit de Acti 9 iC60 serie combineert overstroombeveiliging met aardlekbeveiliging. Het apparaat is 4-polig, met 4 beveiligde polen, en is ontworpen voor een nominale meetspanning van 400 V. De nominale meetstroom bedraagt 16 A, terwijl de nominale foutstroom 300 mA (300 mA) is.

De aardlekautomaat heeft uitschakelkarakteristiek C en een onvertraagde afschakelkarakteristiek. Het kortsluitafschakelvermogen bedraagt 6 kA volgens zowel IEC 60947-2 als EN 61009, met een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV. Het spanningsstype is AC en de frequentie is 50 Hz.

Daarnaast beschikt deze uitvoering over een breedte van 4 module-eenheden en een inbouwdiepte van 45 mm. De aardlekautomaat heeft beschermingsgraad IP20 en type lekstroom A. Aansluiting is mogelijk voor eendraads geleiders van 1-35 mm² en meerdraads geleiders van 1-25 mm².

Kenmerken op een rij

Nominale meetstroom 16 A
4-polige uitvoering met 4 beveiligde polen
Nominale foutstroom 300 mA (300 mA), type lekstroom A
Uitschakelkarakteristiek C, onvertraagde afschakelkarakteristiek
Kortsluitafschakelvermogen 6 kA bij 400 V AC

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	4
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	1
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	45 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	4P
Vaak gebruikte artikelnummers	10276879 \| 2850241654 \| 1201104
Verliesvermogen	4.9 W
Vervuilingsgraad	2
