Schneider Electric Acti 9 iC60 - Aardlekautomaat A9D27216

Fabrikantnr:

A9D27216 | 3606481157430

Schneider Electric Acti 9 iC60 Aardlekautomaat A9D52416

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400V.
93,07 76,92
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.
137,44 113,59
Aardlekautomaat met 4 polen (4P) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en IP20.
155,18 128,25
Aardlekautomaat met 4 polen met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 400V en 6kA afschakelvermogen.
94,96 78,48
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.
156,69 129,50
Aardlekautomaat met 4 beveiligde polen, 25A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
156,69 129,50
Aardlekautomaat met 4 polen (4P) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 400 V AC en IP20.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6kA.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
126,66 104,68
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 400 V en 6 kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.
141,65 117,07
Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.
141,65 117,07
Aardlekautomaat met 4 polen (4 beveiligde polen), 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
170,93 141,26
Aardlekautomaat met 4 polen met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC met 6kA kortsluitafschakelvermogen.
170,79 141,15
Aardlekautomaat met 2 polen (2 beveiligde) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC-toepassingen.
140,27 115,93
Aardlekautomaat met 2 polen (2P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. De automaat is onvertraagd.
140,27 115,93

Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.

Verpakt per 1 stuk

Meer informatie
Maak compleet

141,65 117,07

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

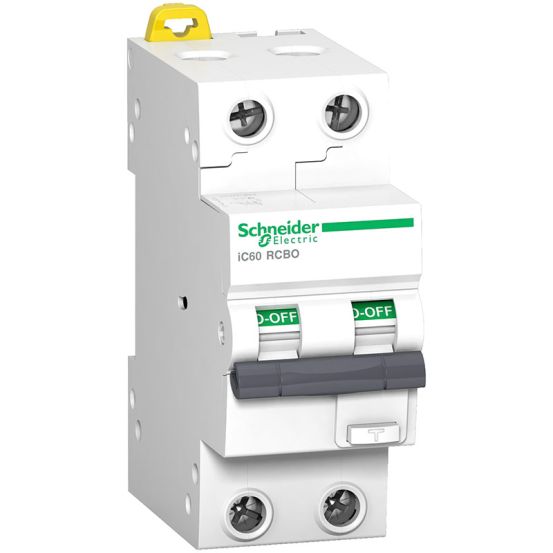

De Schneider Electric Acti 9 iC60 aardlekautomaat A9D27216 combineert aardlekbeveiliging en overstroombeveiliging in één compact component voor groepenkasten.

Belangrijkste kenmerken

Deze Schneider Electric aardlekautomaat uit de Acti 9 iC60 serie heeft 2 beveiligde polen en is uitgevoerd als 2P. De nominale meetspanning bedraagt 230 V en de nominale meetstroom is 16 A. De aardlekbeveiliging heeft een nominale foutstroom van 30 mA en een uitschakelkarakteristiek C.

De automaat beschikt over een kortsluitafschakelvermogen van 10 kA volgens EN 61009 en 15 kA volgens IEC 60947-2. De energiebegrenzingsklasse is 3 en de nominale stoothoudspanning bedraagt 4 kV. Het apparaat heeft een beschermingsgraad IP20 en is geschikt voor AC-spanning met een frequentie van 50 Hz.

De aardlekautomaat is uitgevoerd als high immunity variant en heeft een inbouwdiepte van 45 mm en een breedte van 2 modulen. De aansluitbare geleiderdoorsnede varieert van 1 tot 35 mm² eendraads en van 1 tot 25 mm² meerdraads. De omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 60 °C.

Kenmerken op een rij

Nominale meetstroom 16 A
2-polige uitvoering met 2 beveiligde polen
Nominale foutstroom 30 mA
Uitschakelkarakteristiek C
Kortsluitafschakelvermogen 10 kA volgens EN 61009, 15 kA volgens IEC 60947-2

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	2
Aantal polen (totaal)	2
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Frequentie	50 Hz
High-immunity uitvoering	Ja
Inbouwdiepte	45 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	15 kA
Nominale afschakelvermogen volgens EN 61009	10 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	10 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	3 kA
Type lekstroom	Overig
Uitschakelkarakteristiek	C
Uitvoering	2P
Vaak gebruikte artikelnummers	10419658 \| 2850249270 \| 1200922
Verliesvermogen	4.9 W
Vervuilingsgraad	2
