Schneider Electric Acti 9 iC60 - Aardlekautomaat A9D37210

Fabrikantnr:

A9D37210 | 3606481157157

Schneider Electric Acti 9 iC60 Aardlekautomaat A9D52416

Beschikbaar in 17 varianten:

Aardlekautomaat met 4 polen (4 beveiligde polen) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400V.
93,07 76,92
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Geschikt voor 400 V AC.
137,44 113,59
Aardlekautomaat met 4 polen (4P) met 32A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 6kA kortsluitafschakelvermogen en IP20.
155,18 128,25
Aardlekautomaat met 4 polen met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, 400V en 6kA afschakelvermogen.
94,96 78,48
Aardlekautomaat met 4 polen (4 beveiligde polen) met 20 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Nominale spanning 400 V AC.
156,69 129,50
Aardlekautomaat met 4 beveiligde polen, 25A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 300mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
156,69 129,50
Aardlekautomaat met 4 polen (4P) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Geschikt voor 400 V AC en IP20.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 32A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6kA.
170,79 141,15
Aardlekautomaat met 4 polen (4 beveiligde polen) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6 kA.
126,66 104,68
Aardlekautomaat met 4 polen (4P) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 400 V en 6 kA afschakelvermogen.
156,69 129,50
Aardlekautomaat met 2 polen (2P) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 10 kA.
141,65 117,07
Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.
141,65 117,07
Aardlekautomaat met 4 polen (4 beveiligde polen), 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
170,93 141,26
Aardlekautomaat met 4 polen met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC met 6kA kortsluitafschakelvermogen.
170,79 141,15
Aardlekautomaat met 2 polen (2 beveiligde) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V AC-toepassingen.
140,27 115,93
Aardlekautomaat met 2 polen (2P) met 16 A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. De automaat is onvertraagd.
140,27 115,93

Aardlekautomaat met 2 polen (2 beveiligde) met 10A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B. Type lekstroom A, 10kA afschakelvermogen.

Verpakt per 1 stuk

Meer informatie
Maak compleet

141,65 117,07

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

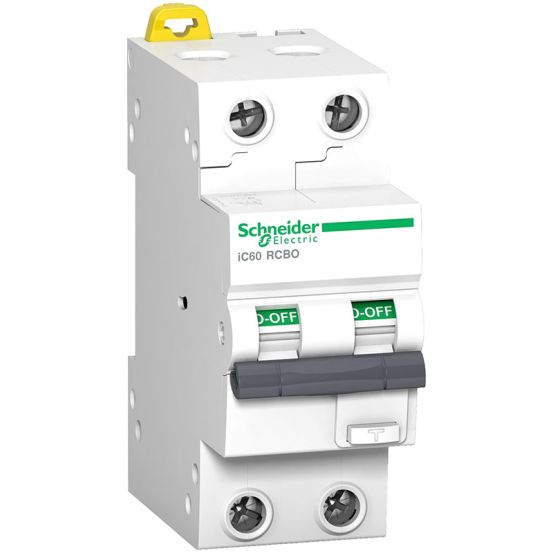

De Schneider Electric Acti 9 iC60 aardlekautomaat A9D37210 is een compacte 2-polige aardlekautomaat voor overstroom- en aardlekbeveiliging in elektrische installaties.

Belangrijkste kenmerken

Deze aardlekautomaat uit de Schneider Electric Acti 9 iC60 serie heeft 2 beveiligde polen en is geschikt voor een nominale stroom van 10A bij een nominale spanning van 230V AC. De nominale foutstroom bedraagt 30mA, met uitschakelkarakteristiek B en type lekstroom A, waardoor zowel overstroom als aardlek effectief worden gedetecteerd.

De automaat beschikt over een kortsluitafschakelvermogen van 10kA volgens EN 61009, met een nominaal afschakelvermogen van 15kA volgens IEC 60947-2. De uitvoering is 2P, met een breedte van 2 module-eenheden en een inbouwdiepte van 45mm, wat bijdraagt aan een compacte opbouw in de groepenkast.

De aardlekautomaat heeft een beschermingsgraad IP20 en is ontworpen voor gebruik bij een frequentie van 50Hz. Verder biedt het apparaat een nominale isolatiespanning van 500V, een stoothoudspanning van 4kV en is het geschikt voor een omgevingstemperatuur tijdens bedrijf van -25 tot 40°C.

Kenmerken op een rij

Nominale stroom 10A bij 230V AC
2-polige uitvoering met 2 beveiligde polen
Nominale foutstroom 30mA, type lekstroom A
Uitschakelkarakteristiek B
Kortsluitafschakelvermogen 10kA volgens EN 61009, 15kA volgens IEC 60947-2

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-25 mm²
Aantal beveiligde polen	2
Aantal polen (totaal)	2
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	3
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	45 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Nee
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	10 A
Nominale afschakelvermogen IEC 60947-2	15 kA
Nominale afschakelvermogen volgens EN 61009	10 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	10 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-40 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	2P
Vaak gebruikte artikelnummers	10514205 \| 2850249274 \| 1201139
Verliesvermogen	2.06 W
Vervuilingsgraad	2
