Schneider Electric TeSys D - Magneetschakelaar LC1DT40B7

Fabrikantnr:

LC1DT40B7 | 3389110244649

Schneider Electric TeSys D Magneetschakelaar LC1D09P7

Beschikbaar in 35 varianten:

Magneetschakelaar met 230V AC-spoel, 9A bedrijfsstroom en 4kW vermogen bij 400V. Voorzien van drie maakcontacten, twee hulpcontacten en een schroefaansluiting.
25,62 21,17
Magneetschakelaar met 230V AC stuurspoel, 18A stroom bij AC-3 en 32A bij AC-1. Voorzien van 3 NO hoofdcontacten, 1 NO en 1 NC hulpcontact en schroefaansluiting voor railmontage.
42,41 35,05
3-polige magneetschakelaar met 230V AC-stuurspanning, 12A bij AC-3 en 25A bij AC-1.
35,39 29,25
3-polige magneetschakelaar met 24V AC-stuurspanning, 9A bedrijfsstroom bij AC-3 en 4kW vermogen. Voorzien van schroefaansluiting en hulpcontacten (1M + 1V).
29,20 24,13
3-polige magneetschakelaar met 24V DC-stuurspanning, 9A bij AC-3 en 25A bij AC-1. Voorzien van drie hoofd-maakcontacten, één hulp-maakcontact en één hulp-verbreekcontact.
52,82 43,65
Magneetschakelaar met 3 maakcontacten, 1 hulp-maakcontact en 1 hulp-verbreekcontact.
44,43 36,72
Driefasige magneetschakelaar met 400V AC stuurspanning, 9A bedrijfsstroom bij AC-3 en 4kW vermogen. Voorzien van 3 hoofdcontacten, 1 hulpcontact (maak) en 1 hulpcontact (verbreek).
40,59 33,55
Magneetschakelaar met 24V DC-stuurspanning, 18A bedrijfsstroom bij AC-3 en 7,5kW vermogen. Voorzien van 3 hoofdcontacten, 1 hulpcontact als maakcontact en 1 als verbreekcontact.
70,00 57,85
4-polige magneetschakelaar met 230V AC-spoel, 32A bij AC-1 en 18A bij AC-3. Voorzien van 4 maakcontacten, 1 hulp-maakcontact en 1 hulp-verbreekcontact met schroefaansluiting.
60,56 50,05
3-polige magneetschakelaar met 24V AC-spoel, 18A bij AC-3 en 32A bij AC-1. Voorzien van 3 maakcontacten, 1 hulpcontact NO en 1 NC, met schroefaansluiting en afmetingen 45x77x86 mm.
44,56 36,83
3-polige magneetschakelaar met 24V AC stuurspanning, 32A bedrijfsstroom bij AC-3 en 15kW vermogen.
86,72 71,67
3-polige magneetschakelaar met 25A bedrijfsstroom bij 400V en 11kW vermogen. Voorzien van 230V AC spoel, 1 maak- en 1 verbreekcontact en schroefaansluiting voor railmontage.
68,50 56,61
3-polige magneetschakelaar met 400V AC-stuurspanning, 12A bedrijfsstroom bij AC-3 en 5,5kW vermogen. Voorzien van 3 maakcontacten en 1 hulpcontact (1M+1V) met schroefaansluiting.
34,39 28,42
3-polige magneetschakelaar met 400V AC stuurspanning, 18A bedrijfsstroom en 7,5kW vermogen.
61,22 50,60
3-polige magneetschakelaar met 24V DC-stuurspanning, 25A bij AC-3 en 11kW vermogen.
98,26 81,21
3-polige magneetschakelaar met 24V DC stuurspanning, 12A bij AC-3 (5,5kW) en 25A bij AC-1. Voorzien van drie hoofdcontacten, twee hulpcontacten en schroefaansluiting.
60,32 49,85
3-polige magneetschakelaar met 230V AC stuurspanning, 38A bedrijfsstroom bij AC-3 en 18,5kW vermogen. Voorzien van 1 maak- en 1 verbreekcontact en schroefaansluitingen.
131,34 108,55
Magneetschakelaar met 110V AC-spoel, 12A stroom bij AC-3 en 5,5 kW vermogen.
44,43 36,72
3-polige magneetschakelaar met 32A bedrijfsstroom, 15kW vermogen en een 230V AC-spoel.
82,52 68,20
3-polige magneetschakelaar met 24V AC-spoel, 25A bedrijfsstroom bij AC-3 (11kW) en 40A bij AC-1. Voorzien van 3 maakcontacten en 1 hulpcontact (1M/1V) met schroefaansluiting.
81,39 67,26
Magneetschakelaar met 4 maakcontacten, 1 hulpcontact (maak) en 1 hulpcontact (verbreek). Geschikt voor 25A, 5,5kW en een stuurspanning van 230V AC met schroefaansluiting.
33,18 27,42
3-polige magneetschakelaar met 400V AC-stuurspanning, 25A bedrijfsstroom en 11kW vermogen. Voorzien van schroefaansluiting, 1NO/1NC hulpcontacten en geschikt voor railmontage.
83,91 69,35
4-polige magneetschakelaar met 25 A stroom, 24 V AC spoelspanning en vier maakcontacten. Inclusief één hulpcontact en schroefaansluitingen voor het hoofdcircuit.
45,80 37,85
4-polige magneetschakelaar met 24V DC-stuurspanning, geschikt voor 40A (AC-1) en 11kW (AC-3). Voorzien van schroefaansluitingen en hulpcontacten (1 maak- en 1 verbreekcontact).
144,80 119,67
3-polige magneetschakelaar met 110V AC stuurspanning, 18A bedrijfsstroom bij AC-3 en 7,5kW vermogen. Voorzien van 3 maakcontacten en 1 hulpcontact (1NO+1NC) met schroefaansluiting.
61,22 50,60
3-polige magneetschakelaar met 110V AC-spoel, 9A bij AC-3 en 4kW vermogen. Voorzien van 1 NO- en 1 NC-hulpcontact, schroefaansluiting en geschikt voor railmontage.
40,59 33,55
4-polige magneetschakelaar met 230V AC stuurspanning, 4 maakcontacten en 1 hulpcontact (NO+NC). Geschikt voor 20A bij AC-1 en 9A bij AC-3, voorzien van schroefaansluiting.
41,67 34,44
4-polige magneetschakelaar met 230V AC spoel, 40A bij AC-1 en 25A bij AC-3. Voorzien van schroefaansluitingen, 1 maak- en 1 verbreek-hulpcontact met afmetingen 45x91x99mm.
68,24 56,40
3-polige magneetschakelaar met schroefaansluiting, 25A bij AC-3 en 42V AC stuurspanning. Voorzien van drie hoofdcontacten, één hulpcontact (maak) en één hulpcontact (verbreek).
83,91 69,35
3-polige magneetschakelaar met 42V AC-stuurspanning, 12A bedrijfsstroom bij AC-3 en 5,5kW vermogen.
39,89 32,97
3-polige magneetschakelaar met 400V stuurspanning, geschikt voor 32A bij AC-3 en 15kW vermogen. Voorzien van schroefaansluiting, 1 maak- en 1 verbreekcontact voor railmontage.
119,30 98,60
4-polige magneetschakelaar met 24V AC-stuurspanning, 40A bij AC-1 en 11kW vermogen bij AC-3. Voorzien van vier maakcontacten, hulpcontacten en schroefaansluitingen.
85,40 70,58
Magneetschakelaar met 110V AC stuurspanning, 25A bedrijfsstroom en 11kW vermogen bij AC-3.
83,91 69,35
3-polige magneetschakelaar met 42V AC-stuurspanning, 18A bedrijfsstroom bij AC-3 en 7,5kW vermogen. Voorzien van drie maakcontacten, hulpcontacten en schroefaansluitingen.
61,22 50,60
4-polige magneetschakelaar met 24V AC-spoel, 32A bij AC-1 en 18A bij AC-3. Voorzien van 4 maakcontacten, 1 hulp-maakcontact en 1 hulp-verbreekcontact met schroefaansluiting.
60,56 50,05

4-polige magneetschakelaar met 24V AC-stuurspanning, 40A bij AC-1 en 11kW vermogen bij AC-3. Voorzien van vier maakcontacten, hulpcontacten en schroefaansluitingen.

Verpakt per 1 stuk

Meer informatie

85,40 70,58

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

2 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

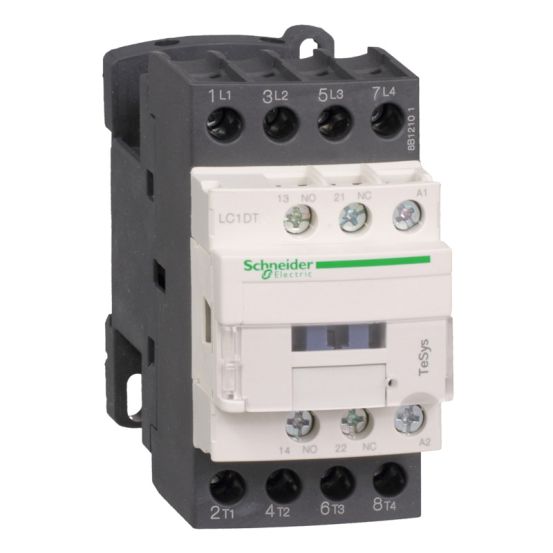

De Schneider Electric TeSys D / TeSys Deca Advanced magneetschakelaar LC1DT40B7 is een 4-polige magneetschakelaar met een nominale bedrijfsstroom van 40 A bij AC-1 en een AC-stuurspanning van 24 V.

Belangrijkste kenmerken

Deze Schneider Electric TeSys magneetschakelaar, type LC1DT40B7, is uitgevoerd met vier hoofdcontacten als maakcontact en is geschikt voor een nominale bedrijfsstroom Ie van 40 A bij AC-1, 400 V en 25 A bij AC-3, 400 V. Het nominale vermogen bij AC-3, 400 V bedraagt 11 kW.

De spoel wordt aangestuurd met een AC-spanning van 24 V bij zowel 50 Hz als 60 Hz. De magneetschakelaar beschikt over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact, wat extra schakelmogelijkheden biedt in de besturing.

De hoofdstroomaansluiting is uitgevoerd met schroefaansluitingen. De LC1DT40B7 is niet modulair en niet bedoeld als modulaire uitvoering voor railmontage. Daarnaast bevat het product gerecycled/recyclebaar materiaal.

Kenmerken op een rij

Schneider Electric TeSys D / TeSys Deca Advanced magneetschakelaar LC1DT40B7
Nominale bedrijfsstroom Ie bij AC-1, 400 V: 40 A; bij AC-3, 400 V: 25 A
Nominaal vermogen bij AC-3, 400 V: 11 kW
Stuur-/spoelspanning: 24 V AC bij 50/60 Hz, type stuurspanning AC
4 hoofdcontacten als maakcontact, 1 hulpcontact maak en 1 hulpcontact verbreek, schroefaansluiting hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	4
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	440 V
Bedrijfsspanning bij AC 60 Hz	440 V
Breedte	45 mm
Diepte	99 mm
Hoogte	91 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	40 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	25 A
Nominale stuurspanning bij AC 50 Hz	24 V
Nominale stuurspanning bij AC 60 Hz	24 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	11 kW
Opmerking	N.v.t.
Schakelstroom	40 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10349691 \| 2850015963 \| 2490209
