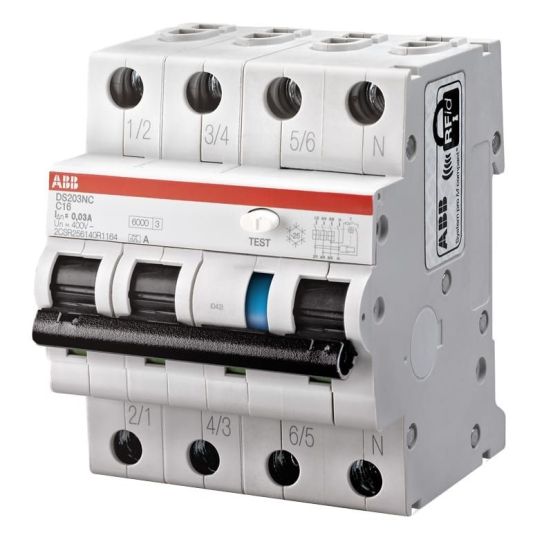

ABB Haf System Pro M aardlekautomaat 2CSR256140R1205
Het nieuwe System Pro M compact is de meest complete reeks mini-vermogensschakelaars en aardlekschakelaars die er op de markt te vinden is. Het type DS203 is een reeks om efficiëntie en bescherming te waarborgen. ABB System Pro M aardlekautomaten zorgen namelijk voor bescherming van de kringen tegen de kortsluitstromen en overbelasting. Dit type van ABB System Pro M is geschikt voor huiselijke, commerciële en industriële toepassingen.
Kenmerken ABB Haf System Pro M aardlekautomaat 2CSR256140R1205
Deze aardlekautomaat uit de System Pro M serie van ABB Haf heeft in totaal 4 polen, waarvan er 3 beveiligd zijn (3p+n). Daarnaast is de aardlekautomaat voorzien van overstroombeveiliging (RCBO) in vier modules voor de bescherming tegen kortsluitstromen, overbelasting, aardfoutstromen, indirecte contacten en extra bescherming tegen directe contacten (30mA-versie). De aardlekautomaat heeft een nominale spanning van 400V, een nominale stroom 20A, een afschakelvermogen van 10kA en een nominale foutstroom van 30mA. Verder is deze aardlekautomaat gemakkelijk in uw groepenkast in te bouwen en kan met behulp van de testknop het juist functioneren van het apparaat verifiëren. Tevens heeft de aardlekautomaat een inbouwdiepte van 73mm en een uitschakelkarakteristiek B.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
73 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
