Schneider Electric Resi9 - Aardlekautomaat R9D54725

Fabrikantnr:

R9D54725 | 3606481905239

Schneider Electric Resi9 Aardlekautomaat R9D01625

Beschikbaar in 14 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA.
55,65 45,99
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en type A lekstroom.
68,18 56,35
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA.
57,85 47,81
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400V installaties.
62,92 52,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties.
48,39 39,99
Aardlekautomaat met 2 polen (1P+N) met 20A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, 6kA kortsluitafschakelvermogen en 44,5mm inbouwdiepte.
55,79 46,11
Aardlekautomaat met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.
68,35 56,49
Aardlekautomaat met 4 polen (3P+N) met 25A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties met 6kA afschakelvermogen.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Met 6 kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6 kA kortsluitafschakelvermogen.
89,01 73,56
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA kortsluitafschakelvermogen.
66,54 54,99
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA, inbouwdiepte 44,5 mm.
68,64 56,73

Aardlekautomaat met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.

Verpakt per 1 stuk

Meer informatie

68,35 56,49

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

5 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

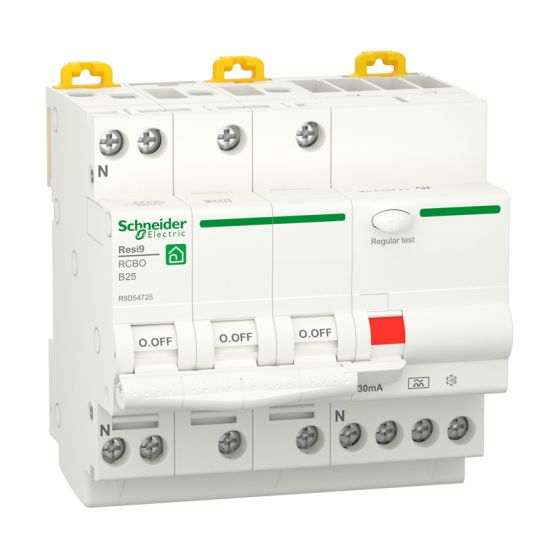

De Schneider Electric Resi9 aardlekautomaat R9D54725 is een 3-fase krachtgroep (3P+N) voor toepassing in groepenkasten in de residentiële markt.

Belangrijkste kenmerken

Deze aardlekautomaat uit de Resi9 serie combineert aardlekbeveiliging en overstroombeveiliging in één component. Het toestel heeft in totaal 4 polen, waarvan 3 polen beveiligd zijn, met een meeschakelende nul (3p+n). De nominale stroom bedraagt 25 A, met een uitschakelkarakteristiek B, en de nominale foutstroom is 30 mA (type A).

De aardlekautomaat is geschikt voor een nominale spanning van 400 V AC en heeft een kortsluitafschakelvermogen van 6 kA volgens EN 61009. De inbouwdiepte is 44,5 mm en de breedte is 4 module-eenheden. De beschermingsgraad is IP20.

Daarnaast biedt deze aardlekautomaat onder meer een nominale stoothoudspanning van 4 kV, stootstroomvastheid van 0,25 kA en is hij geschikt voor gebruik bij een omgevingstemperatuur van -25 tot 60 °C. Er kunnen eendraadse geleiders van 1-16 mm² en meerdraadse geleiders van 1-10 mm² worden aangesloten.

Kenmerken op een rij

Nominale stroom 25 A met uitschakelkarakteristiek B
4-polig met 3 beveiligde polen en meeschakelende nul (3P+N)
Nominale foutstroom 30 mA, type A
Nominale spanning 400 V AC en kortsluitafschakelvermogen 6 kA
Inbouwdiepte 44,5 mm en breedte 4 module-eenheden

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Energiebegrenzingsklasse	0
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	25 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	B
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10420299 \| 2850463280 \| 1273255
Verliesvermogen	12.9 W
Vervuilingsgraad	2
