Schneider Electric Resi9 - Aardlekautomaat R9D55616

Fabrikantnr:

R9D55616 | 3606481905185

Schneider Electric Resi9 Aardlekautomaat R9D01625

Beschikbaar in 14 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA.
55,65 45,99
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en type A lekstroom.
68,18 56,35
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA.
57,85 47,81
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400V installaties.
62,92 52,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties.
48,39 39,99
Aardlekautomaat met 2 polen (1P+N) met 20A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, 6kA kortsluitafschakelvermogen en 44,5mm inbouwdiepte.
55,79 46,11
Aardlekautomaat met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.
68,35 56,49
Aardlekautomaat met 4 polen (3P+N) met 25A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties met 6kA afschakelvermogen.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Met 6 kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6 kA kortsluitafschakelvermogen.
89,01 73,56
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA kortsluitafschakelvermogen.
66,54 54,99
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA, inbouwdiepte 44,5 mm.
68,64 56,73

Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties.

Verpakt per 1 stuk

Meer informatie

48,39 39,99

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

30 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

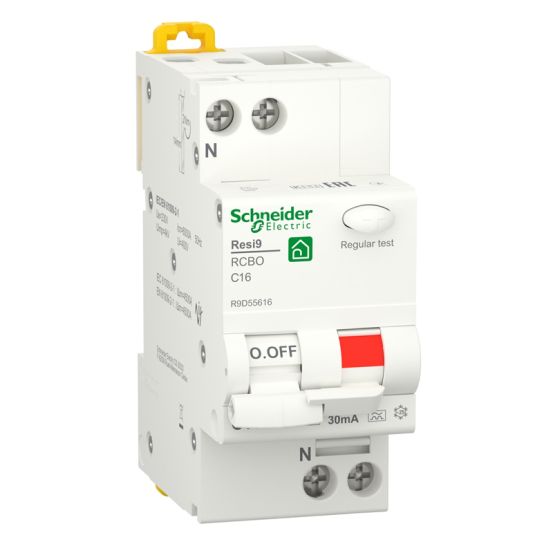

De Schneider Electric Resi9 aardlekautomaat R9D55616 is een 1-fase (1P+N) component voor groepenkasten, bedoeld voor de beveiliging van residentiële elektrische installaties.

Belangrijkste kenmerken

Deze Schneider Electric Resi9 aardlekautomaat combineert aardlek- en overstroombeveiliging in één apparaat (RCBO). De uitvoering met 1 beveiligde pool en een meeschakelende nul (1P+N) is geschikt voor 230V installaties en beschermt de installatie in woonhuizen tegen aardlek- en overstroomfouten.

De aardlekautomaat heeft een nominale stroom van 16A, een C-uitschakelkarakteristiek en een nominale foutstroom van 30mA (type A). Het nominale kortsluitafschakelvermogen bedraagt 6kA volgens EN 61009. Daarnaast beschikt het apparaat over een inbouwdiepte van 44,5mm en een breedte van 2 module-eenheden.

De aardlekautomaat is uitgevoerd voor AC-spanning met een nominale meetspanning van 230V, een frequentie van 50Hz en een beschermingsgraad IP20. De aansluitklemmen zijn geschikt voor eendraads geleiders van 1-16mm² en meerdraads geleiders van 1-10mm².

Kenmerken op een rij

Nominale stroom 16A met C-uitschakelkarakteristiek
2 polen (1 beveiligde pool + meeschakelende nul, 1P+N)
Nominale foutstroom 30mA, type A
Nominale meetspanning 230V AC, 50Hz
Kortsluitafschakelvermogen 6kA volgens EN 61009

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	1
Aantal polen (totaal)	2
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	2
Energiebegrenzingsklasse	0
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	44.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	230 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	1 Fase (1P+N)
Vaak gebruikte artikelnummers	10420300 \| 2850463281 \| 1273220
Verliesvermogen	4.3 W
Vervuilingsgraad	2
