Schneider Electric Resi9 - Aardlekautomaat R9D55716

Fabrikantnr:

R9D55716 | 3606481905246

Schneider Electric Resi9 Aardlekautomaat R9D01625

Beschikbaar in 14 varianten:

Aardlekautomaat met 4 polen (3P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA.
55,65 45,99
Aardlekautomaat met 4 polen (3P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, geschikt voor 400V en type A lekstroom.
68,18 56,35
Aardlekautomaat met 2 polen (1P+N) met 16 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA.
57,85 47,81
Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400V installaties.
62,92 52,00
Aardlekautomaat met 2 polen (1P+N) met 16A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties.
48,39 39,99
Aardlekautomaat met 2 polen (1P+N) met 20A nominale meetstroom, 30mA nominale foutstroom en uitschakelkarakteristiek B, 6kA kortsluitafschakelvermogen en 44,5mm inbouwdiepte.
55,79 46,11
Aardlekautomaat met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA.
68,35 56,49
Aardlekautomaat met 4 polen (3P+N) met 25A nominale stroom, 300mA nominale foutstroom en uitschakelkarakteristiek B, voor 400V AC en 6kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 20A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C, voor 230V installaties met 6kA afschakelvermogen.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B. Met 6 kA kortsluitafschakelvermogen.
80,90 66,86
Aardlekautomaat met 2 polen (1P+N) met 25A nominale stroom, 30mA nominale foutstroom en uitschakelkarakteristiek C. Kortsluitafschakelvermogen 6kA.
75,12 62,08
Aardlekautomaat met 4 polen (3P+N) met 20 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek C, 6 kA kortsluitafschakelvermogen.
89,01 73,56
Aardlekautomaat met 4 polen (3P+N) met 16 A nominale meetstroom, 300 mA nominale foutstroom en uitschakelkarakteristiek B, voor 400 V AC en 6 kA kortsluitafschakelvermogen.
66,54 54,99
Aardlekautomaat met 2 polen (1P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en uitschakelkarakteristiek B. Kortsluitafschakelvermogen 6 kA, inbouwdiepte 44,5 mm.
68,64 56,73

Aardlekautomaat met 4 polen (3P+N) met 16A nominale meetstroom, 30 mA nominale foutstroom en uitschakelkarakteristiek C, voor 400V installaties.

Verpakt per 1 stuk

Meer informatie

62,92 52,00

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

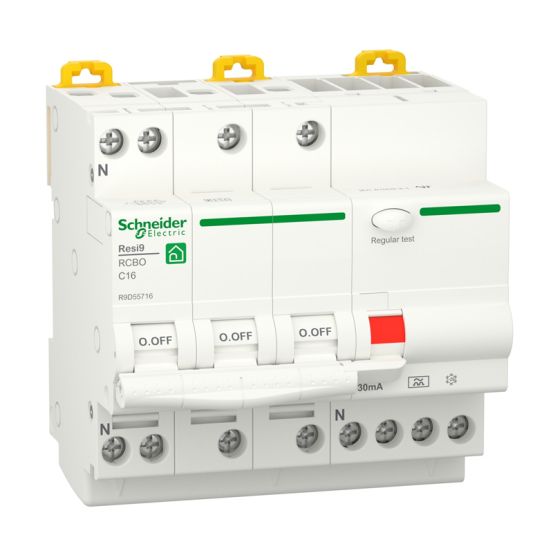

De Schneider Electric Resi9 aardlekautomaat R9D55716 is een 3-fase krachtgroep (3P+N) voor toepassing in groepenkasten, geschikt voor installaties met een nominale spanning van 400V.

Belangrijkste kenmerken

Deze aardlekautomaat combineert aardlekbeveiliging en overstroombeveiliging in één component. Hij is uitgevoerd met 4 polen in een 3P+N-configuratie, waarbij 3 polen beveiligd zijn en de nul meeschakelt. De automaat heeft een nominale meetstroom van 16A en een nominale foutstroom van 30 mA (30mA), met een type A lekstroomdetectie.

De aardlekautomaat beschikt over een C-uitschakelkarakteristiek en een kortsluitafschakelvermogen van 6kA volgens EN 61009. De nominale meetspanning bedraagt 400V AC bij 50Hz. Het apparaat heeft een beschermingsgraad IP20 en een inbouwdiepte van 43,5mm. Verder is de uitvoering geschikt als 3 fase krachtgroep (3P+N) en neemt deze 5 modulen in beslag.

Kenmerken op een rij

Nominale stroom 16A
4-polige uitvoering 3P+N, met 3 beveiligde polen en meeschakelende nul
Nominale foutstroom 30 mA (30mA), type A
C-uitschakelkarakteristiek
Kortsluitafschakelvermogen 6kA bij 400V AC, 50Hz

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads	1-10 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Afschakelkarakteristiek	Onvertraagd
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	5
Energiebegrenzingsklasse	0
Frequentie	50 Hz
High-immunity uitvoering	Nee
Inbouwdiepte	43.5 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Met vergrendelingsvoorziening	Nee
Nominale (meet)spanning	400 V
Nominale (meet)stroom	16 A
Nominale afschakelvermogen IEC 60947-2	0 kA
Nominale afschakelvermogen volgens EN 61009	6 kA
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1	6 kA
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-60 °C
Overspanningscategorie	3
Spanningstype	AC
Stootstroomvastheid	0.25 kA
Type lekstroom	A
Uitschakelkarakteristiek	C
Uitvoering	3 fase krachtgroep (3P+N)
Vaak gebruikte artikelnummers	10420303 \| 2850463284 \| 1273262
Verliesvermogen	10 W
Vervuilingsgraad	2
