Met Resi9 biedt Schneider Electric een nieuwe reeks modulaire kasten en componenten voor de residentiële markt. De Resi9 beveiligingscomponenten reeks bestaat onder andere uit installatieautomaten, aardlekschakelaars, aardlekautomaten en kamrails met een stijlvol wit design. Deze beveiligingscomponenten zijn speciaal ontworpen om de beste beveiliging te bieden van de elektrische installatie in woonhuizen. Resi9 kenmerkt zich door gebruiksgemak en installatiegemak. Doordat de componenten worden gevoed via kamrails is er tijdens de installatie minder bedrading benodigd. Dankzij de grote variatie van kamrails tot installatieautomaten biedt Resi9 de best mogelijke flexibiliteit voor al uw projecten.

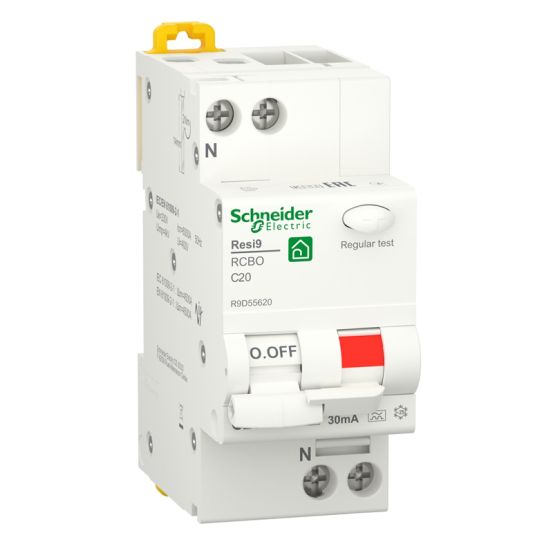

Kenmerken Schneider Electric Resi9 aardlekautomaat R9D55620
Deze aardlekautomaat uit de Resi9 serie van Schneider Electric beschikt over 2 polen, waarvan er 1 beveiligd is (1p+n). Daarnaast heeft de aardlekautomaat een nominale spanning van 230V, een nominale stroom van 20A en een uitschakelkarakteristiek C. De nominale foutstroom bedraagt 30mA en het kortsluitafschakelvermogen 6kA. Deze aardlekautomaat met overstroombeveiliging (RCBO) is voorzien van een uitmuntend beveiligingsniveau. Potentieel gevaar van aardlekfouten en overstroomfouten wordt door deze aardlekautomaat de kop ingedrukt. Verder heeft de Schneider Electric Resi9 aardlekautomaat een inbouwdiepte van 44,5mm.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
0
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
44.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
