Het nieuwe System Pro M compact is de meest complete reeks min-vermogensschakelaars en aardlekschakelaars die er op de markt te vinden is. Het type DS203NC aardlekautomaten komt tegemoet aan de vraag naar componenten die moderne installatiecircuits kunnen beveiligen, voorzien van overstroombeveiliging. In elke toepassing waar afmetingen een potentiële barrière vormen, garanderen de DS203NC aardlekautomaten een betrouwbare en volledige beveiliging tegen overstroom en aardfoutstromen. Ten opzichte van traditionele 3p+n componenten realiseren DS203NC aardlekautomaten een ruimtebesparing van 30%. Dit type ABB System Pro M DS203NC aardlekautomaten zijn er met nominale stroom van 6A tot 40A en in twee afschakelvermogens (6kA en 10kA).

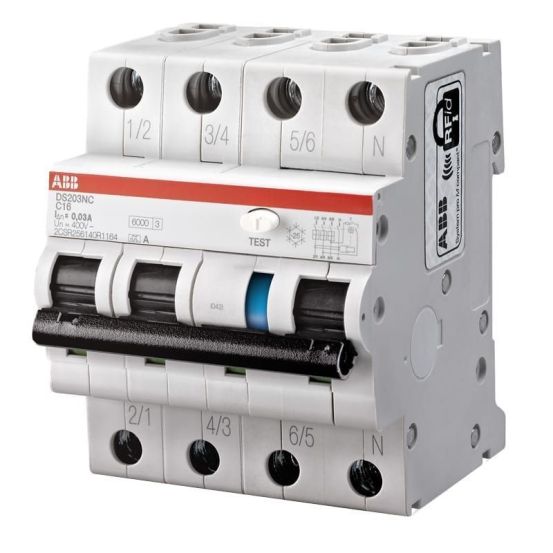

Deze aardlekautomaat uit de DS203NC serie van ABB Haf heeft in totaal 4 polen, waarvan er 3 beveiligd zijn (3p+n). Daarnaast is de aardlekautomaat voorzien van overstroombeveiliging (RCBO) voor de bescherming tegen kortsluitstromen, overbelasting, aardfoutstromen, indirecte contacten en extra bescherming tegen directe contacten. De aardlekautomaat heeft een nominale spanning van 400V, een nominale stroom 16A, een afschakelvermogen van 6kA en een nominale foutstroom van 100mA. Verder is deze aardlekautomaat gemakkelijk in uw groepenkast in te bouwen en kan met behulp van de testknop het juist functioneren van het apparaat verifiëren. Tevens heeft de aardlekautomaat een inbouwdiepte van 73mm en een uitschakelkarakteristiek B.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP2X
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50/60 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
73 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
10 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.1 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
