Eaton Moeller, onderdeel van Eaton Industries, biedt met xPole een uitgebreid programma DIN-rail componenten voor residentiële en commerciële toepassingen. De PKN, PKP en mRB series aardlekautomaten maken deel uit van de residentiële componenten van xPole. Eaton Moeller biedt met de mRB4 reeks hoogwaardige aardlekautomaten die het elektrisch circuit beveiligen tegen overbelasting en kortsluiting en personen beschermen tegen lekstromen. De aardlekautomaten zijn toepasbaar in residentiële en industriële toepassingen. De xPole serie kenmerkt zich door kwaliteit, betrouwbaarheid en gekleurde schakelaars voor gemakkelijke identificatie. De kleur van de schakelhendel staat voor de nominale stroom van de aardlekautomaat.

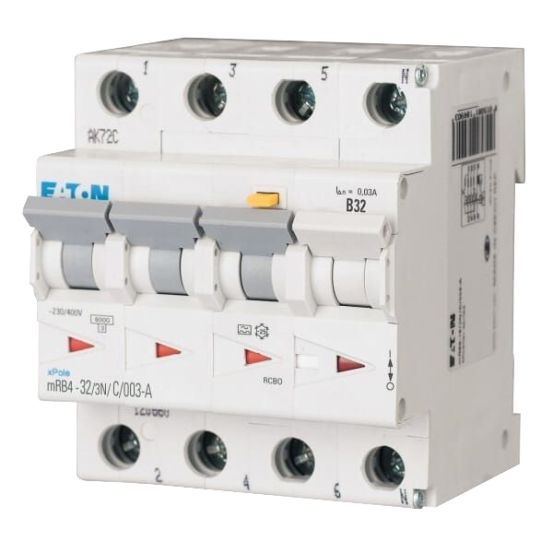

Deze aardlekautomaat uit de mRB4 serie van Eaton Moeller heeft in totaal 4 polen, waarvan er 3 beveiligd zijn (3p+n). De aardlekautomaat heeft een dubbele comfortklem lift/raam en een vrije keuze kamrailpositie onder en boven. Daarnaast is deze aardlekautomaat beperkt stootvast en plusstroomgevoelig. Dit type van de Eaton Moeller mRB4 aardlekautomaten beveiligt bij speciale, niet afgevlakte vormen gelijkfoutstromen. De nominale spanning is 400V en de nominale stroom 20A. Tevens heeft de aardlekautomaat een inbouwdiepte van 70mm en een uitschakelkarakteristiek C.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
4
Aantal polen (totaal)
4
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Nee
Nominale (meet)spanning
400 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
4.5 kA
Nominale afschakelvermogen volgens EN 61009
4.5 kA
Nominale foutstroom
0.3 A
Nominale isolatiespanning Ui
500 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
