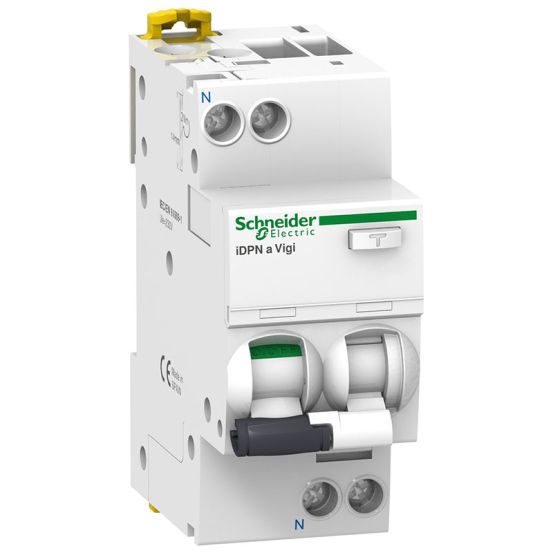

Schneider Electric Acti 9 iDPN Vigi aardlekautomaat A9D35620
Schneider Electric heeft met de serie Acti 9 een nieuwe, complete modulaire systeem dat uw installatie voor elektrische distributie veiliger, eenvoudiger en efficiënter maakt. Onder andere aardlekautomaten van het uitgebreide programma Acti 9 iDPN Vigi van Schneider Electric Merlin Gerin bieden totale bescherming van de eindgroepen tegen overstroom, isolatiefouten en bescherming van personen tegen rechtstreekse en indirecte aanraking.
Kenmerken Schneider Electric Acti 9 iDPN Vigi aardlekautomaat A9D35620
Deze Acti 9 iDPN Vigi aardlekautomaat van Schneider Electric heeft 2 polen, waarvan 1 beveiligd is (1p+n). Verder kan de aardlekautomaat snel en eenvoudig worden geplaatst. De groene strook op de tuimelschakelaar zorgt ervoor dat alle polen onder veilige omstandigheden (een hangslotvergrendeling is mogelijk) kunnen worden geopend zodat er werkzaamheden kunnen worden verricht aan onderdelen die onder spanning staan. Daarnaast kan middels de rode indicator een aardfout onmiddellijk worden geïdentificeerd. Met behulp van de testknop kan het juist functioneren van het apparaat geverifieerd worden. De aardlekautomaat heeft verder een nominale spanning van 230V, een nominale stroom van 20A en een kortsluitafschakelvermogen van 4.5kA. Tevens heeft de aardlekautomaat een inbouwdiepte van 73mm en een uitschakelkarakteristiek C.
Schneider Electric Acti 9 iDPN Vigi aardlekautomaten zijn verkrijgbaar in verschillende varianten.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Overig
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
4
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
44 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen IEC 60947-2
4.5 kA
Nominale afschakelvermogen volgens EN 61009
4.5 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
