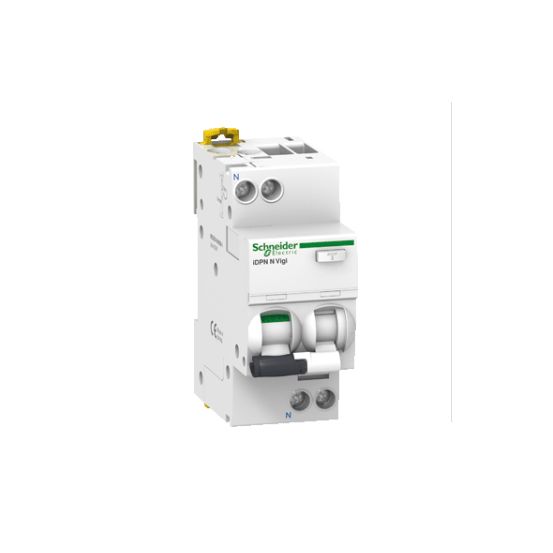

Schneider Electric iDPN N Vigi aardlekautomaat A9D69616
De aardlekautomaten van het uitgebreide programma iDPN N Vigi van Schneider Electric Merlin Gerin bieden totale bescherming van de eindgroepen tegen overstroom, isolatiefouten en bescherming van personen tegen rechtstreekse en indirecte aanraking.
Kenmerken Schneider Electric iDPN N Vigi aardlekautomaat A9D69616
De Schneider Electric iDPN N Vigi aardlekautomaat kan snel en eenvoudig worden geplaatst. De groene strook op de tuimelschakelaar zorgt ervoor dat alle polen onder veilige omstandigheden (een hangslotvergrendeling is mogelijk) kunnen worden geopend zodat er werkzaamheden kunnen worden verricht aan onderdelen die onder spanning staan. Daarnaast kan middels de rode indicator een aardfout onmiddellijk worden geïdentificeerd. Met behulp van de testknop kan het juist functioneren van het apparaat geverifieerd worden.
Schneider Electric iDPN N Vigi aardlekautomaten zijn verkrijgbaar in verschillende varianten.
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Nee
Inbouwdiepte
44 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen IEC 60947-2
6 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.3 A
Nominale isolatiespanning Ui
400 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
