Siemens biedt een compleet assortiment van installatieautomaten, aardlekautomaten, aardlekschakelaars en rijgklemmen. Siemens 5SU1 gecombineerde aardlekautomaten zijn compact uitgevoerde componenten die zorgen voor veiligheid van personen, voorwerpen en brandbeveiliging (bij 30mA: extra beveiliging bij directe aanraking, bij 300mA: preventieve brandbeveiliging bij aardlekstromen). Deze 5SU1 aardlekautomaten zijn onder te verdelen in type A en type B. Type A is voor lekstromen bij wissel- en pulserende gelijkstromen, terwijl type B bedoeld is voor aardlekstromen bij wissel-, pulserende en gladde gelijkstromen.

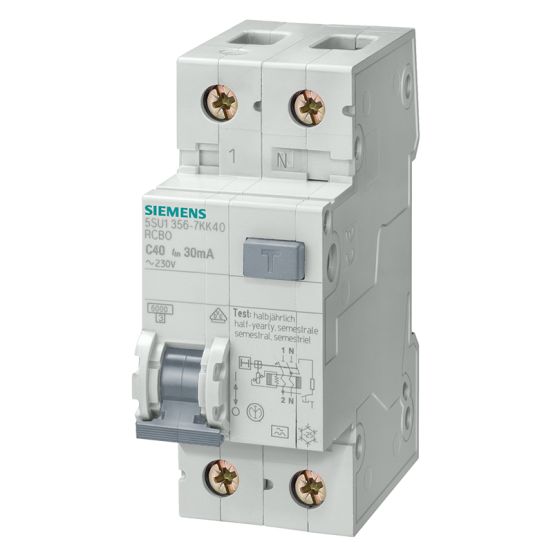

Deze aardlekautomaat uit de 5SU1 serie van Siemens is een 2-polige (één beveiligd) type A aardlekautomaat die voorzien is van een gecombineerde klem voor gelijktijdige aansluiting van doorverbindingskam met penaansluiting en toevoerleiding. De Siemens aardlekautomaat heeft bovendien aan beide zijden identieke klemmen voor de voeding naar keuze langs de boven- of de onderkant. Daarnaast kunnen de schakelgreep en testknop worden geblokkeerd door de bedieningsvergrendeling. De aardlekautomaat heeft verder een nominale spanning van 230V, een nominale stroom van 6A en een kortsluitafschakelvermogen van 6kA. Tevens heeft de aardlekautomaat een inbouwdiepte van 70mm, een nominale foutstroom van 30mA en uitschakelkarakteristiek C.
Andere voordelen van deze type A aardlekautomaat: • Vereenvoudige componentaanpassing door modulaire eenheid bestaande uit aardlekschakelaar en installatieautomaat • Tijdbesparing bij de bedrading • Maximale beschikbaarheid van de installatie doordat elke component aan een stroomkring is toegewezen • Zeer goede stroombegrenzing en selectiviteit • Eenvoudig aansluiten van de toevoerleiding door naar achteren gelegde kamaansluiting • Bijkomende componenten van de installatieautomaat kunnen worden toegepast
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-35 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Afschakelkarakteristiek
Onvertraagd
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
High-immunity uitvoering
Ja
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Ja
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
6 A
Nominale afschakelvermogen IEC 60947-2
25 kA
Nominale afschakelvermogen volgens EN 61009
6 kA
Nominale foutstroom
0.03 A
Nominale isolatiespanning Ui
264 V
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
